Многослойное полотно
Жёсткая обвязка, облицовки и акустическое заполнение. Для 42–44 дБ предусматриваем толщину 60–72 мм; конкретный пакет выбираем по документации конструкции.
Дверные решения · проектирование, поставка и монтаж
Ламинированные шумоизоляционные
32, 36, 42 или 44 дБ — под требования проекта.

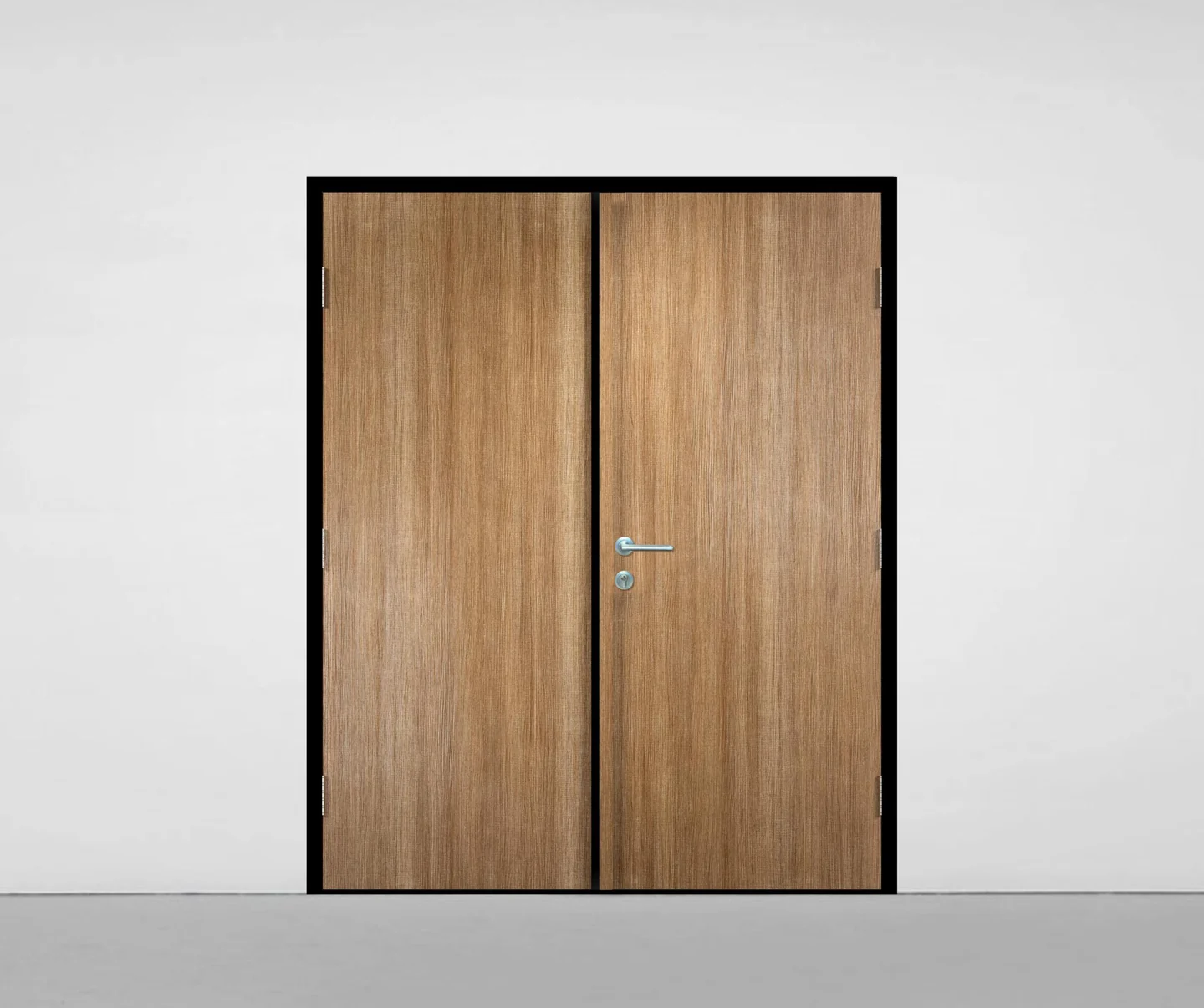

Ламинированные дверные блоки для кабинетов и переговорных с подбором звукоизоляции 32, 36, 42 или 44 дБ. Конструкцию и комплектацию выбираем под акустическую задачу помещения.
Для требований 42 и 44 дБ предусматриваем полотно толщиной 60–72 мм. Показатель подтверждаем для выбранного дверного блока в сборе.
Подобрать исполнениеОтправить проект на расчёт ↗32–44 дБуровни под требования
60–72 ммполотно для 42–44 дБ
В сбореполотно, коробка, порог
Конструкция и комплектация
Детали определяют
работу дверного блока.
Притвор, уплотнения и порог
Непрерывный акустический контур по периметру и выпадающий порог. Для высокого требования прорабатываем двойной притвор и два контура уплотнения.

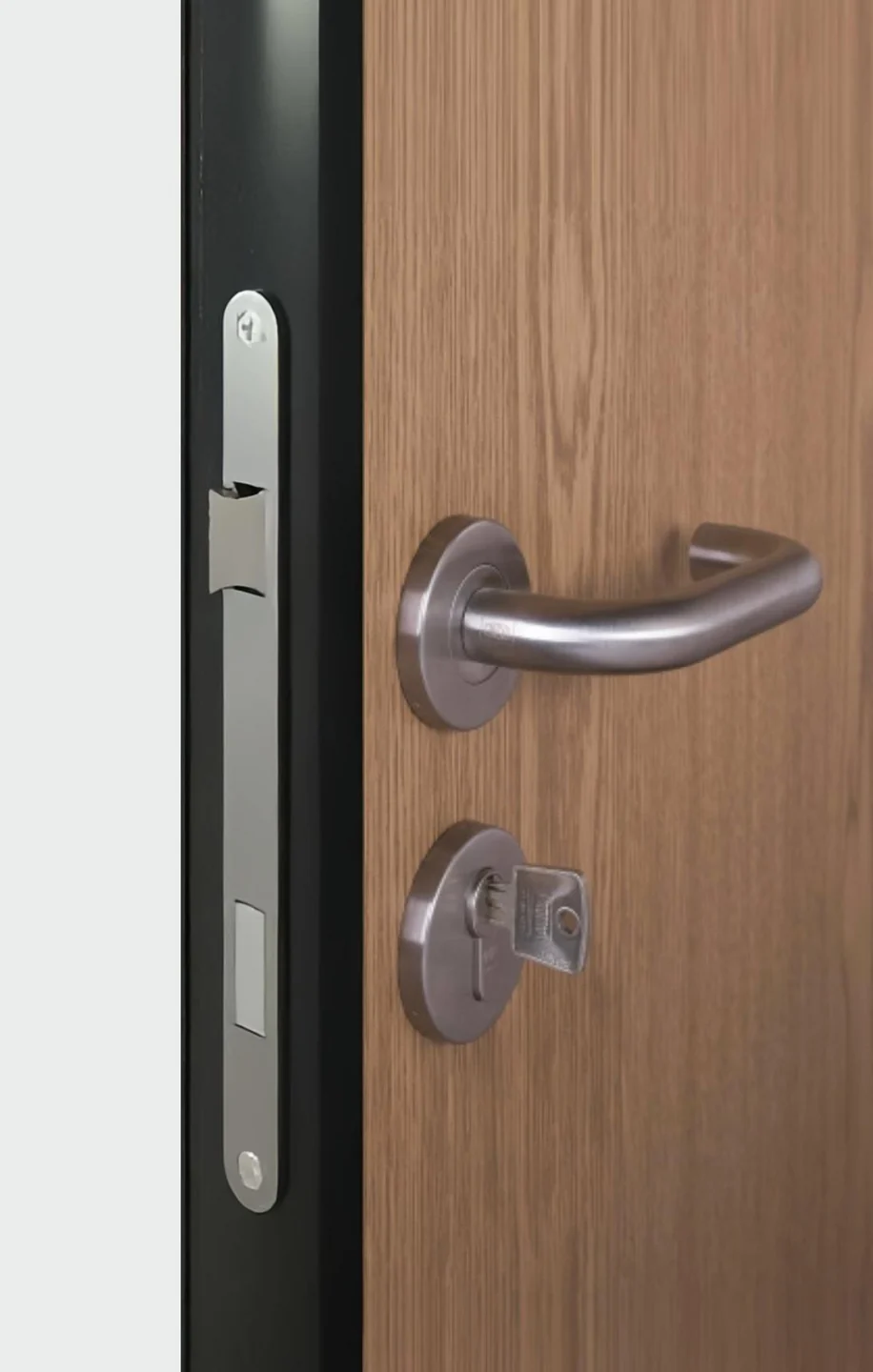

Коробка и фурнитура
Коробку, петли, замок и способ доведения согласуем по массе полотна и условиям работы. Монтажный шов также входит в решение.
Четыре уровня под требования проекта
32, 36, 42 или 44 дБ.
Подбираем дверной блок под требуемый показатель. Результат подтверждаем документацией испытанного исполнения: полотно, коробка, уплотнения, порог и фурнитура рассматриваются в сборе.
Предлагаемая схема для подбора
Звукоизоляция —
работа всей конструкции.
| Узел | 32–36 дБ | 42–44 дБ |
|---|---|---|
| Толщина полотна | Уточняем по документации исполнения | 60–72 мм |
| Каркас и облицовка | Жёсткая обвязка, симметричные облицовки и ламинированная отделка | Усиленная обвязка, симметричные облицовки и ламинированная отделка |
| Внутреннее заполнение | Плотное заполнение; тип и состав согласуем с производителем | Многослойный акустический пакет; материалы и их толщины выбираем по испытанной конструкции |
| Притвор и уплотнения | Непрерывный контур по периметру | Прорабатываем двойной притвор и два контура уплотнения |
| Низ полотна | Выпадающий порог и согласованное примыкание к полу | Выпадающий порог без разрыва акустического контура |
| Коробка и фурнитура | Плотное примыкание, уплотнённый монтажный шов, фурнитура по массе полотна | Усиленная коробка, уплотнённый монтажный шов, фурнитура по увеличенной массе полотна |
Это схема для подбора, а не готовая испытанная спецификация. Точный состав материалов, их толщины, притворы и комплектацию фиксируем по документации выбранного блока. Толщина полотна сама по себе не подтверждает звукоизоляцию.
Подтверждение характеристик
Документы — на блок в сборе.
Для согласованного исполнения проверяем протокол испытаний звукоизоляции, описание конструкции и применимые документы соответствия. Указанный показатель должен относиться к выбранным размерам, створкам, коробке, порогу и комплектации.
Для спецификации
Параметры под ваш проект.
| Звукоизоляция | 32, 36, 42 или 44 дБ — по требованию и подтверждённому исполнению |
|---|---|
| Полотно для 42–44 дБ | Толщина 60–72 мм |
| Полотно для 32–36 дБ | Толщина уточняется по выбранной конструкции |
| Облицовка | Ламинированное покрытие; основа и толщины по спецификации |
| Акустический контур | Заполнение, притвор, уплотнения и выпадающий порог |
| Подтверждение | Протокол испытаний выбранного дверного блока в сборе |
Размеры, состав блока, отделку и требования к работе согласуем до изготовления.
Подбор для расчёта
Передайте требования
к дверному блоку.
Перед заказом
Что важно согласовать.
Какой уровень выбрать?
Укажите требование проекта: 32, 36, 42 или 44 дБ. Для 42–44 дБ предусматриваем полотно 60–72 мм. Конкретный показатель подтверждаем протоколом испытаний выбранного блока; одна толщина полотна его не гарантирует.
Можно ли выбрать другую отделку?
Укажите покрытие и образец. Совместимость отделки, полотна и остальной конструкции проверим при подборе.
Что входит в комплект?
Полотно, коробка, уплотнения, пороговая система и фурнитура по спецификации. Доставку и монтаж указываем в коммерческом предложении.
